Maquinari

Shield

Aquest esquema permet llegir tres entrades de tensió i tres d'intensitat. També permet afegir un transceptor 252 i enviar les dades a la raspberry a través de protocol Modbus. Finalment, però, només llegim una entrada de tensió i enviem les dades a un servidor a través d'un shield etherned. La lectura de les entrades i els càlculs els realitza un arduino nano que connectem a la placa.

• Esquema del Shield

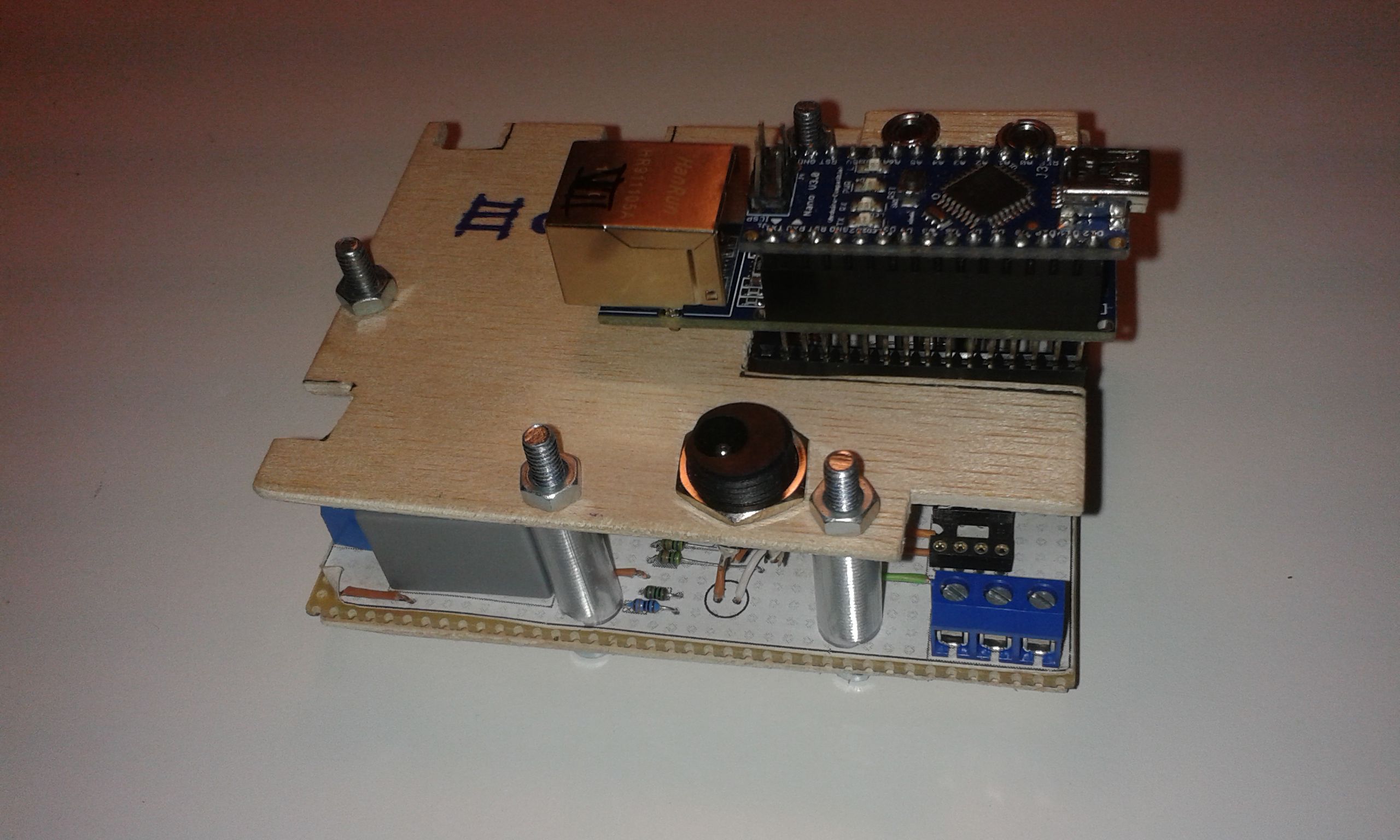

Shield acabat.

Arduino

• Arduino nano

Connector RJ-45 de l'Arduino

• ENC28j60
• Adaptador de pins

Cable de Xarxa

Switch
